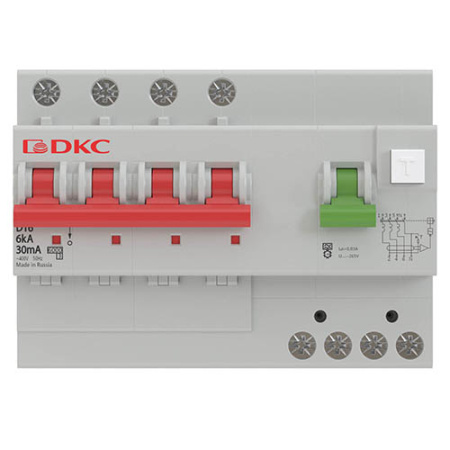

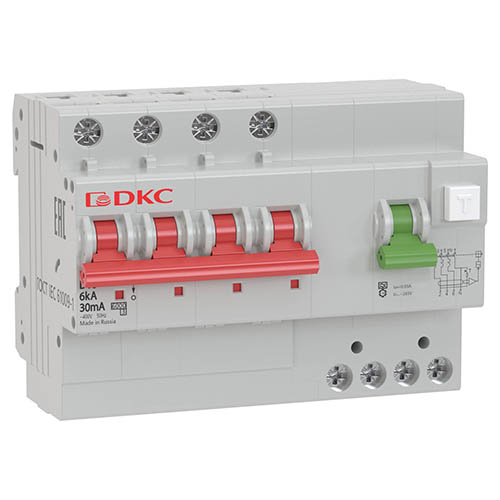

Дифавтомат 4Р 25А C тип A 30мА 6кА 7мод MDV63 DKC

Автоматический выключатель дифференциального тока DKC MDV63-42C25-A YON (4Р, 25 А, характеристика C, тип A, 30 мА, 6 кА, 7 модулей)

Автоматический выключатель дифференциального тока MDV63 DKC серии YON c током утечки 30 мA и кривой отключения C предназначен для защиты человека от поражения электрическим током и от пожаров, возникших вследствие токов утечки, а также для защиты электрических сетей от сверхтоков и токов короткого замыкания.

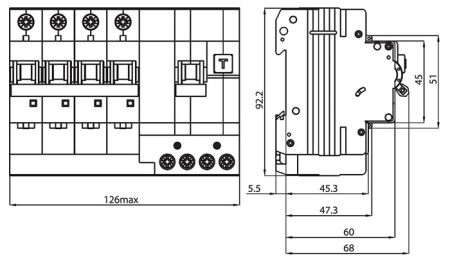

Размеры и вес

Устройство и работа АВДТ

• АВДТ состоит из соединенных в одно целое 4-полюсного автоматического выключателя, соответствующего ГОСТ Р 50345, и модуля защитного отключения (МЗО).

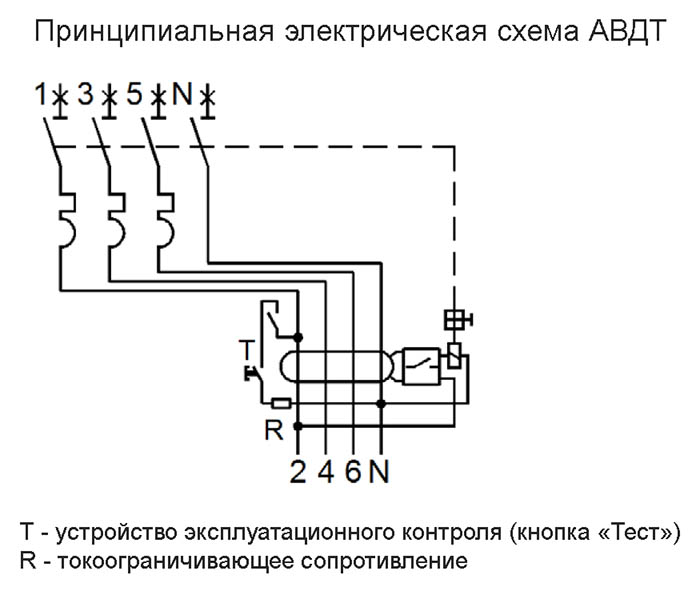

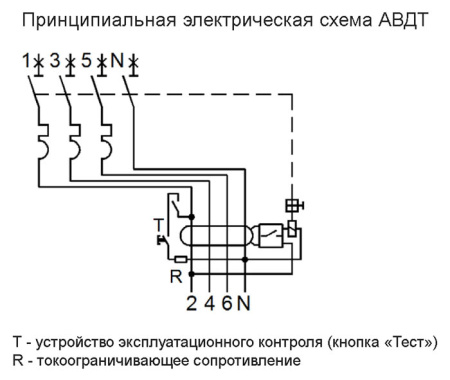

  В МЗО размещены печатная плата с электронной схемой усиления, запитанной от защищаемой сети, датчик-трансформатор тока, выделяющий дифференциальный (остаточный) ток, устройство эксплуатационного контроля - кнопка "Т".
  Рядом с ручкой управления автоматического выключателя расположена дополнительная ручка зеленого цвета - индикатор срабатывания от тока утечки.
  К АВДТ могут самостоятельно присоединяться на защелку с левой стороны независимый расцепитель в отдельном модуле и вспомогательные контакты в отдельном модуле.
• С помощью защелки обеспечивается установка АВДТ в распределительных шкафах на стандартных 35 мм рейках.

• Полюс, коммутирующий нейтраль, должен размыкаться позже и замыкаться раньше других полюсов.
• Зажимы АВДТ должны допускать присоединение медных и алюминиевых проводников сечением от 1,5 до 25 кв.мм.

• Воздушные зазоры и расстояния утечки между находящимися под напряжением частями и прочими доступными металлическими частями должны быть не менее 3 мм.
• АВДТ автоматически отключает защищаемый участок сети при появлении в нем тока утечки на землю (переменного типа АС или постоянного пульсирующего типа А), превышающего значение нерегулируемой уставки срабатывания с индикацией отключенного состояния, короткого замыкания и перегрузки по току нагрузки с индикацией отключенного состояния.

• АВДТ размыкается после нажатия на кнопку "Т" в диапазоне рабочих напряжений от 0,85 до 1,1 Un.
• АВДТ не должен размыкаться при снятии и повторном включении напряжения сети и коммутации тока нагрузки.

• АВДТ должны сохранять работоспособность с сохранением всех характеристик при отклонениях напряжения в однофазной питающей сети от 70 до 253 В, а трехфазной - от 180 до 440 В.
• Перед включением АВДТ и повторным включением после устранения причины срабатывания, вызванной появлением дифференциального тока, необходимо сначала взвести ручку управления на МЗО, а потом взвести ручку автоматического выключателя.

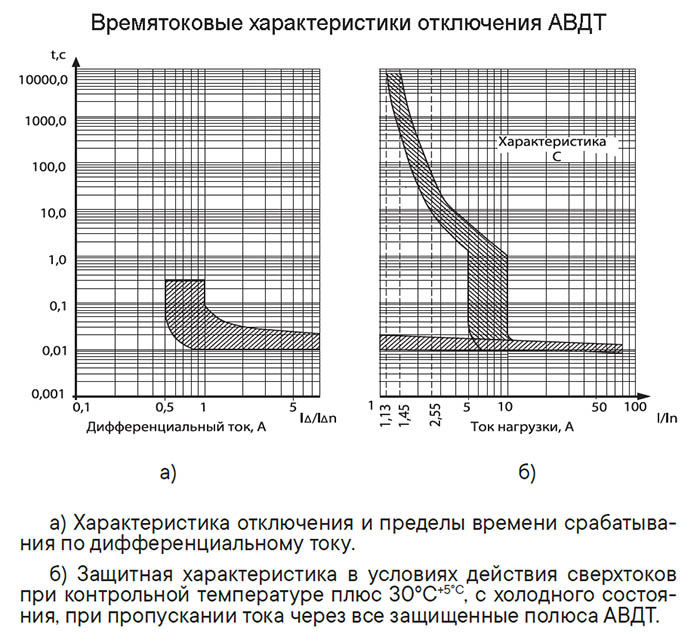

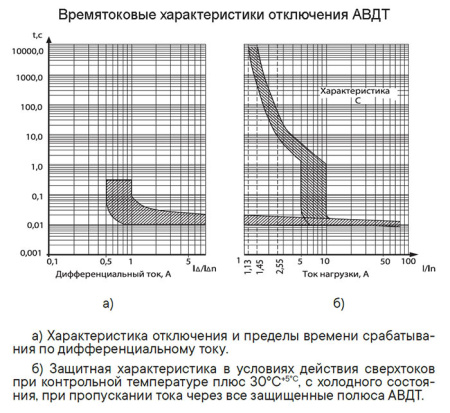

Технические характеристики

Примечание

• In определяет действующее значение переменного тока при номинальной частоте.
• АВДТ работоспособен как при синусоидальных токах частоты 50 Гц, так и при пульсирующих постоянных дифференциальных токах.
